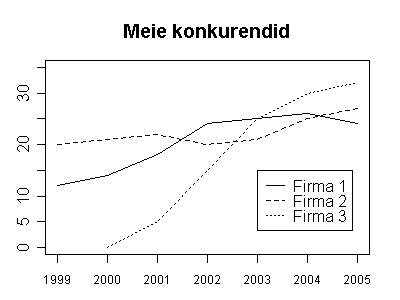

Kolm tunnust - igaüks eri tüüpi joonega
#Algandmed:
aasta=1999:2005
Firma1=c(12,14,18, 24,25,26,24)
Firma2=c(20, 21, 22, 20, 21, 25, 27)
Firma3=c(NA,0,5, 15, 25, 30, 32)
# Alustame graafiku joonistamist -
# paneme paika teljed ja kanname joonisele
# 1. firma andmed:
plot(aasta, Firma1, type="l", lty=1, ylim=c(0,35),
main="Meie konkurendid")
# Lisame joonisele 2. ja 3. firma andmed:
lines(aasta, Firma2, lty=2)
lines(aasta, Firma3, lty=3)
# lisame joonetüüpide selgituse
legend(2003, 15, c("Firma 1","Firma 2", "Firma 3"), lty=1:3)
|
|

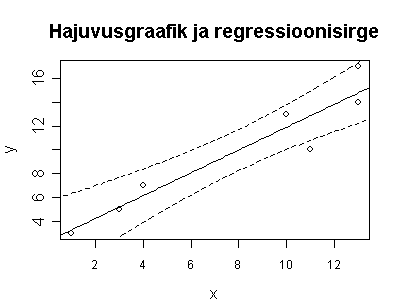

Katkend- või punktiirjoonte abil kantakse sageli graafikule ka
usaldus-, prognoosi-, tolerantsi- või muid intervalle. Alljärgnev näide näitab
regressioonisirge ja 95%-usaldusintervalli (regressioonisirgele) lisamist
hajuvusgraafikule.
#Algandmed:
x=c(1, 3, 4, 10, 11, 13, 13)
y=c(3, 5, 7, 13, 10, 14, 17)
# Mudeli hindamine
m1=lm(y~x)
summary(m1)
# Leiame prognoosid x-i väärtuste x=0, x=0.1, x=0,2,... x=20 jaoks:
abi=predict(m1, data.frame(x=seq(0,20,0.1)),
type="response", interval="confidence", level=0.95)
# Teeme esimese joonise - meie vaatlused
plot(x,y, main="Hajuvusgraafik ja regressioonisirge")
# Lisame regressioonisirge ja
# 95%-usaldusintervalli regressioonisirgele:
lines(seq(0,20,0.1), abi[,1], lty=1)
lines(seq(0,20,0.1), abi[,2], lty=2)
lines(seq(0,20,0.1), abi[,3], lty=2)
|
|

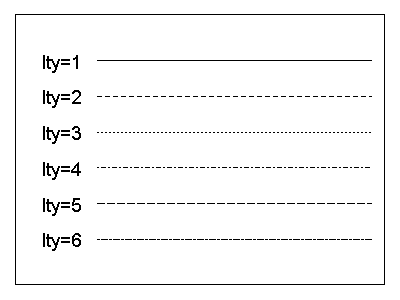

R-is kasutatavad joonetüübid:
# Seame teljed ja joonistame joonisekasti
plot(NA,NA, xlab="",ylab="", main="",
xaxt="n", yaxt="n", xlim=c(0,10), ylim=c(0,7))
# Tsükliga joonistame jooned kasutades
# kõiki olemasolevaid joonetüüpe:
for (i in 1:6){
lines(c(2,10), c(7-i,7-i), lty=i)
text(1, 7-i, paste("lty=",i, sep=""), adj=c(0.5,0.5))
}
|
|
